 Цифровая сварочная каретка K-BUG 3000 с пультом управления K-BUG 3000 - цифровая компактная установка для угловой сварки с функцией вращения.
Магнитная каретка с функцией вращения для сварки во всех положениях.
Увеличение производительности, улучшение качества сварки и облегчение труда оператора.
K-BUG 3000 - цифровая, компактная установка для угловой сварки с функцией вращения, предназначенная для сварки угловых швов. Легкая, небольшая каретка с мощными магнитами и направляющими колесами перемещается непосредственно по заготовке. K-BUG 3000 имеет программируемое управление параметрами нанесения шва, которые включают скорость каретки, скорость колебания и ширину шва. K-BUG также имеет независимые настройки для выдержки лево / право. K-BUG 3000 выполняет работы в любом положении.
Максимальное вертикальное усилие - 22,7 кг. Для защиты оператора и оборудования рекомендуется использовать защищенные кабели.
Управление всеми функциями каретки и сварки можно настроить или отрегулировать на панели аппарата или дистанционно с помощью пульта дистанционного управления. Диапазон удаления - до 10 м.
|
 Цифровая сварочная каретка K-BUG 3000 в работе Преимущества:
• Цифровая, компактная установка для угловой сварки во всех положениях
• Современная цифровая технология гарантирует точность
• Самая компактная и самая легкая каретка для угловой сварки в любом положении
• Цифровой светодиодный дисплей для отображения всех параметров
• Постоянный магнит для надежной тяги
• Замкнутая система управления скоростью и положением
• Брызгозащита рабочих колес
• Дисковые колеса рассчитаны на работу до 400 °F (204 °C)
• Доступны модели для двух напряжений: 120 В переменного тока и 240 В переменного тока
• Концевые выключатели обеспечивают автоматическую остановку движения и сварки
• Цифровое программирование процесса сварки, степенью растекания и заполнения кратера.
|

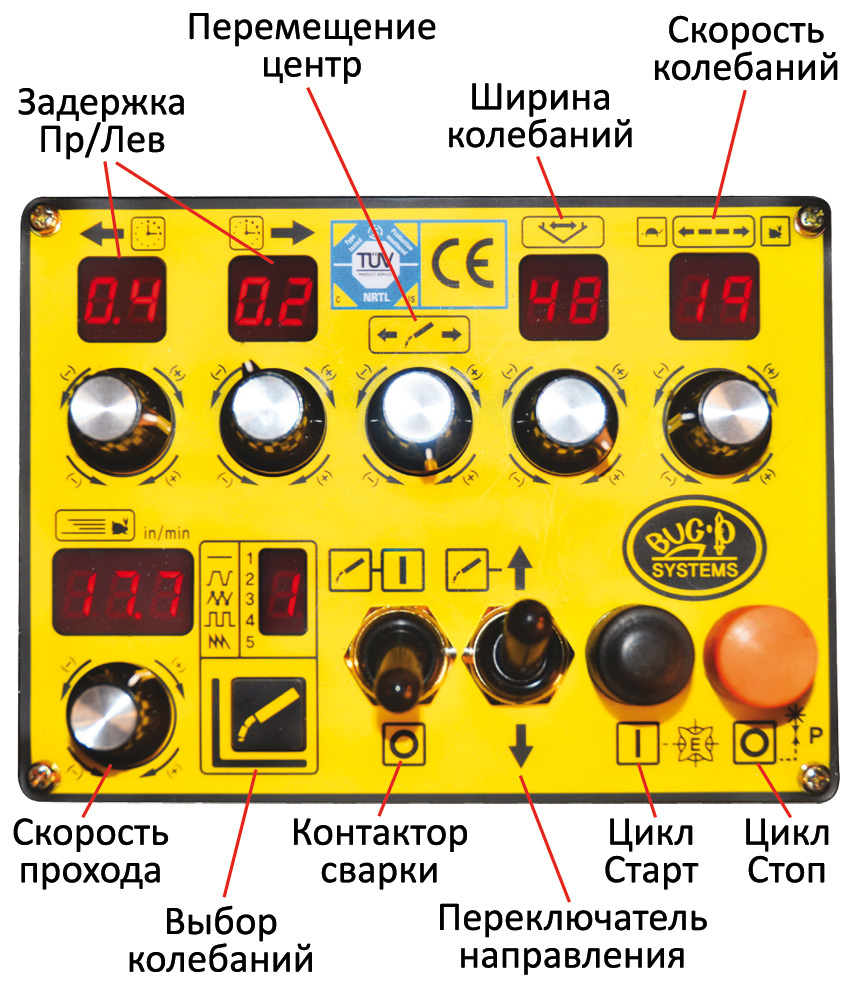

 Блок управления сварочной каретки K-BUG 3000
Блок управления сварочной каретки K-BUG 3000
|
 Выбирайте между пятью способами нанесения материала одним нажатием кнопки
1. NO WEAVE- По прямой
2. RUN - Каретка непрерывно перемещается во время колебания и в местах задержки.
3. WEAVE. Каретка и колебание останавливаются в местах задержки.
4. STEP - Каретка неподвижна во время колебания и перемещается только во время задержки.
5. TRACTOR STOP ON DWELL - Когда колебание удаляется от каретки, каретка неподвижна. При перемещении колебания к каретке, каретка также перемещается.
|
 Горелка для K-BUG 3000
Комплектующие:
SBG-450-L-(A)-(B) 450 A Горелка/Lincoln 3/4" (19 мм) Для LN7, LN8, LN9, LN25, LN742, Synergic 7 & LN10 с/без адаптера
SBG-450-T-(A)-(B) 450 A Горелка/Lincoln Std. Для всех остальных устройств Lincoln
SBG-450-M-(A)-(B) 450 A Пистолет/Miller
SBG-450-E-(A)-(B) 450 A Пистолет/Euro
(A) - Размер наконечника (Проконсультируйтесь у наших специалистов)
(B) - Длинна кабеля 15 ф (4.57 м) / 25 ф (7.62 м)
|
 Набор KBUG-1067 Magwheel
Набор KBUG-1067 Magwheel для сварки изогнутых швов или швов неправильной формы
|
 Cварочная каретка K-BUG 3000 с установленным комплектом KBUG-1067 Magwheel
Cварочная каретка K-BUG 3000 с установленным комплектом KBUG-1067 Magwheel -->
|
 KBUG-3163 Насадка ограничителя для сварки в неудобных местах
KBUG-3163 Насадка ограничителя для сварки в неудобных местах
|
 KBUG-1290 Кабельный якорь
KBUG-1290 Кабельный якорь теперь входит в стандартную комплектацию. Может монтироваться по обеим сторонам аппарата.
|
 MSQ-150 ON/OFF Магнитный ограничитель для защиты переключателя
MSQ-150 ON/OFF Магнитный ограничитель для защиты переключателя
|
 Технические характеристики:
| Характеристика |
Значение |
| Напряжение сети/питания В |
KBUG-3000 120 В AC/50-50 Гц/1Ф
KBUG-3002 240 В AC/50-60 Гц/1Ф |
| Двигатель |
24 В DC, 12 Вт, 5000 Об/мин |
| Вес нетто |
9.2 кг |
| Габариты |
208(мин)-348(max)x332x237 мм |
| Скорость перемещения |
3.0 - 88 см/мин |
| Угол горелки |
45° +/- 10° |
| Время задержки |
0 - 9.9 сек. с каждой стороны |
| Шаг Y |
0 - 20 мм |
| Ширина колебания* |
26.67 мм |
| Скорость колебания* |
от 0 до 627 см/мин |
Циклы*:
68 циклов в мин. при 1.05" (26.67 мм) ширине колебания
115 циклов в мин. при .525" (13.34 мм) ширине колебания
200 циклов в мин. при .25" (6.35 мм) ширине колебания
|
 Чертеж сварочной каретки K-BUG 3000 с установленной горелкой
Когда длина горелки Pivot-to-Tip равна 6” (152.4 мм), как показано на рисунке Увеличение длины Pivot-to-Tip увеличит максимальную скорость и ширину волны.
|
 Габаритные размеры K-BUG 3000 Габаритные размеры K-BUG 3000
|
 Cварочная каретка K-BUG 3000
|
