Сварочные системы ESAB CaB
Сварочная колонна ESAB CaB
Системы ESAB CaB
Экономически эффективная и гибкая автоматизация сварки
• Концепция модульной конструкции позволяет в полном объеме настраивать характеристики системы в соответствии с требованиями заказчика, используя стандартные компоненты.
• Большой выбор различных компонентов, используя которые, пользователь может создать собственную систему.
• Любая из сварочных систем ESAB A2 или A6.
• Блок управления A2-A6 PEK с источниками постоянного и переменного тока ESAB
• Роликовые стенды и позиционирующие устройства ESAB
• Системы подачи и рециркуляции флюса ESAB
• Системы мониторинга и камеры для слежения
• Четыре базовые конфигурации установок, подходящие для большинства стандартных вариантов применения.
• Три различных размера: 300, 460 и 600 (номер означает высоту профиля стрелы (мм), которая определяет рабочий диапазон и грузоподъемность.
• Возможность выбора между стационарным размещением и мобильным, используя систему перемещения по рельсам.
• Универсальность – сварочные колонны приспособлены для любого автоматизированного процесса сварки.
Стандартные размеры сварочных колонн CaB
Три различных размера 300, 460 и 600 - это размеры высоты профиля стрелы в миллиметрах. Для каждого размера стрелы есть соответствующая колонна. Три различных размера определяют не только место установки, но также длину вылета стрелы и предельную нагрузку, которая она может нести.
• Стандартная сварочная колонна с перемещаемой стрелой и сварочной головкой, смонтированной на конце стрелы.
• Стандартное механическое исполнение не включающее кабелеукладчик.
• Возможны опции: камера для слежения, импульсный кодовый датчик для регулировки скорости и контроль подачи флюса.
• CaB 300S имеет рабочий диапазон от 3 до 5 м, как по вертикали, так и по горизонтали.
• CaB 460S имеет рабочий диапазон от 5 до 7 м, как по вертикали, так и по горизонтали.

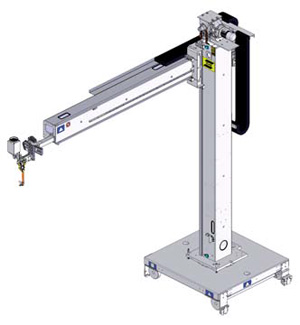

Стандартная сварочная колонна с перемещаемой стрелой и сварочной головкой на конце стрелы. Сварочное оборудование может быть расположено вдоль четырех осей.
CaB 300M / 460M / 600M
Модульная концепция - расширенный функционал
• Модульные Сварочные Центры, поставляемые в трех вариантах грузоподъемности.
• Стандартное механическое исполнение, включая кабелеукладчики перемещения стрелы.
• Сварочная головка смонтирована на переднем конце стрелы.
• Более 20 полностью интегрированных опций, например, функция тандемной сварки, регулировка скорости перемещения и т.д.
• Благодаря модульной конструкции и фиксированной конфигурации сроки поставки можно свести к минимуму
Базовая конфигурация 1 сварочной колонны ESAB CaB – Модульный и адаптированный к требованиям пользователя формат
Базовая конфигурация 1 – Модульный и адаптированный к требованиям пользователя формат
Стандартная сварочная колонна с перемещаемой стрелой и сварочной головкой на конце стрелы. Сварочное оборудование может быть расположено вдоль четырех осей. В комплект поставки входят кабелеукладочные цепи.
CaB 300C / 460C / 600C
Сварочные Центры, адаптированные к требованиям пользователя - специальные возможности
• Адаптированные к требованиям пользователя Сварочные Центры для решения различных задач и областей применения модульной конструкции и фиксированной конфигурации.
• Грузоподъемность и рабочий ход для обеспечения максимального доступа к свариваемым изделиям.
• Широкий диапазон модулей CaB позволяет удовлетворить самые сложные производственные потребности.
• Для конфигураций, адаптированных к требованиям пользователя, можно выбрать такие методы сварки, как сварка под флюсом и в среде защитных газов GMAW, а
также сварка в узкощелевую разделку.
Базовая конфигурация 2 – адаптирована к требованиям пользователя

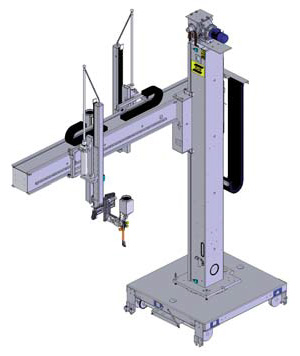

Стандартная сварочная колонна с перемещаемой стрелой и сварочной головкой на конце стрелы в сочетании со сварочной головкой, смонтированной на тележке стрелы (отличная от CaB 300)
Базовая конфигурация 3 - Формат, адаптированный к требованиям пользователя
Манипулятор на боковой стороне стрелы с горизонтально закрепленной стрелой, поддерживающей одну или две сварочных головки. Эта сварочная станция, обеспечивающая гибкость перемещения, является базовым модулем для сварки балок и профилей и для соединения листов и секций.
Базовая конфигурация 4 - Формат, адаптированный к требованиям пользователя
Манипулятор на боковой стороне стрелы с двумя колеями. Сварочные головки смонтированы с каждой стороны стрелы. Управление тележками стрелы может осуществляться индивидуально системами слежения по стыку на отдельных колеях. Идеально подходит для выполнения поперечных двусторонних угловых швов при приварке ребер жесткости.
Технические характеристики CaB 300S и CaB 300M
Технические характеристики – Колонна
CaB 300S / 300M
Эффективный рабочий диапазон, м
3
4
5
Макс. высота стрелы A, мм
с использованием передвижной тележки, мин. мм
4070 930
5070 930
6070 930
Макс. высота стрелы B, мм
с использованием бетонного стенда, мин. мм
3955 815
4955 815
5955 815
Макс. высота стрелы C, мм
с использованием стационарной площадки, мин. мм
3750 610
4750 610
5750 610
Общая высота D с использованием передвижной тележки, мм
5170
6170
7170
Общая высота E с использованием бетонного стенда, мм
5055
6055
7055
Общая высота F с использованием стационарной площадки, мм
4850
5850
6850
Скорость подъема, м/мин
0,7
0,7
0,7
Максимальная общая нагрузка на платформу сварочной колонны, кг
600
600
600
Технические характеристики – Стрела
Вылет G, макс. мм мин. мм
3580 540
4580 540
5580 540
Допустимые нагрузки: общая, макс. кг на один конец, макс. кг
300 240
220 150
150 75
Диаметр поперечного сечения H, мм
325
325
325
Скорость сварки, м/мин
0,1-2,0
0,1-2,0
0,1-2,0
Скорость перемещения, м/мин
2,0
2,0
2,0
Сварочная колонна ESAB CaB 300S и CaB 300M чертеж
Технические характеристики – Рельсовая тележка
Ширина колеи L, по внутренним сторонам, мм
1730
Ширина x длина, мм
2060x2330
Высота I, мм
365
Скорость сварки, м/мин
0,1-2,0
Скорость перемещения, м/мин
2,0
Общая масса, кг
1670
Технические характеристики – Бетонный стенд
Ширина x длина, мм
2060x2100
Высота J, мм
250
Общая масса, кг
1550
Технические характеристики – Стационарная площадка
Ширина x длина, мм
1100x1100
Высота K, мм
40
Общая масса, кг
350
Технические характеристики CaB 460S и CaB 460M
Технические характеристики – Колонна
Только CaB 460M
CaB 460S CaB 460M
CaB 460S CaB 460M
CaB 460S CaB 460M
Эффективный рабочий диапазон, м
4
5
6
7
Макс. высота стрелы A, мм
с использованием передвижной тележки, мин. мм
4950 950
5950 950
6950 950
7950 950
Макс. высота стрелы B, мм
с использованием бетонного стенда, мин. мм
4845 845
5845 845
6845 845
7845 845
Макс. высота стрелы C, мм
с использованием стационарной площадки, мин. мм
4510 510
5510 510
6510 510
7510 510
Общая высота D с использованием передвижной тележки, мм
6275
7275
8275
9275
Общая высота E с использованием бетонного стенда, мм
6170
7170
8170
9170
Общая высота F с использованием стационарной площадки, мм
5835
6835
7835
8835
Скорость подъема, м/мин
2,0
2,0
2,0
2,0
Максимальная общая нагрузка на платформу сварочной колонны, кг
1500
1500
1500
1500
Технические характеристики – Стрела
Вылет G, макс. мм мин. мм
4715 715
5715 715
6715 715
7715 715
Допустимые нагрузки: общая, макс. кг на один конец, макс. кг
1100 550
1050 450
1000 350
950 150
Диаметр поперечного сечения H, мм
630
630
630
630
Скорость сварки, м/мин
0,1-2,0
0,1-2,0
0,1-2,0
0,1-2,0
Скорость перемещения, м/мин
2,0
2,0
2,0
2,0
Сварочная колонна ESAB CaB 460S и CaB 460M чертеж
Технические характеристики – Рельсовая тележка
Ширина колеи L, по внутренним сторонам, мм
1730
Ширина x длина, мм
2100x2380
Высота I, мм
485
Скорость сварки, м/мин
0,1-2,0
Скорость перемещения, м/мин
2,0
Общая масса, кг
2860
Технические характеристики – Бетонный стенд
Ширина x длина, мм
2100x2410
Высота J, мм
380
Общая масса, кг
2900
Технические характеристики – Стационарная площадка
Ширина x длина, мм
1600x1600
Высота K, мм
40
Общая масса, кг
505
Технические характеристики CaB 600M
Технические характеристики – Колонна
Эффективный рабочий диапазон, м
6
7
8
9
10
Макс. высота стрелы A, мм
с использованием передвижной тележки, мин. мм
7025 1075
8025 1075
9025 1075
10025 1075
11025 1075
Макс. высота стрелы B, мм
с использованием бетонного стенда, мин. мм
6950 1000
7950 1000
8950 1000
9950 1000
10950 1000
Макс. высота стрелы C, мм с использованием передвижной тележки
8585
9585
10585
11585
12585
Макс. общая высота D, мм с использованием бетонного стенда
8510
9510
10510
11510
12510
Скорость подъема, м/мин
2,0
2,0
2,0
2,0
2,0
Технические характеристики – Стрела
Вылет G, макс. мм мин. мм
7000 1000
8000 1000
9000 1000
Допустимые нагрузки: общая, макс. кг на один конец, макс. кг
1940 550
1830 400
1700 250
Диаметр поперечного сечения H, мм
1000
1000
1000
Скорость сварки, м/мин
0,1-2,0
0,1-2,0
0,1-2,0
Скорость перемещения, м/мин
2,0
2,0
2,0
Общая масса, включая кабели, кг
1050
1165
1280
Сварочная колонна ESAB CaB 600M чертеж
Технические характеристики – Рельсовая тележка 4WD
