Сварочная каретка Profsvar Profi OSC

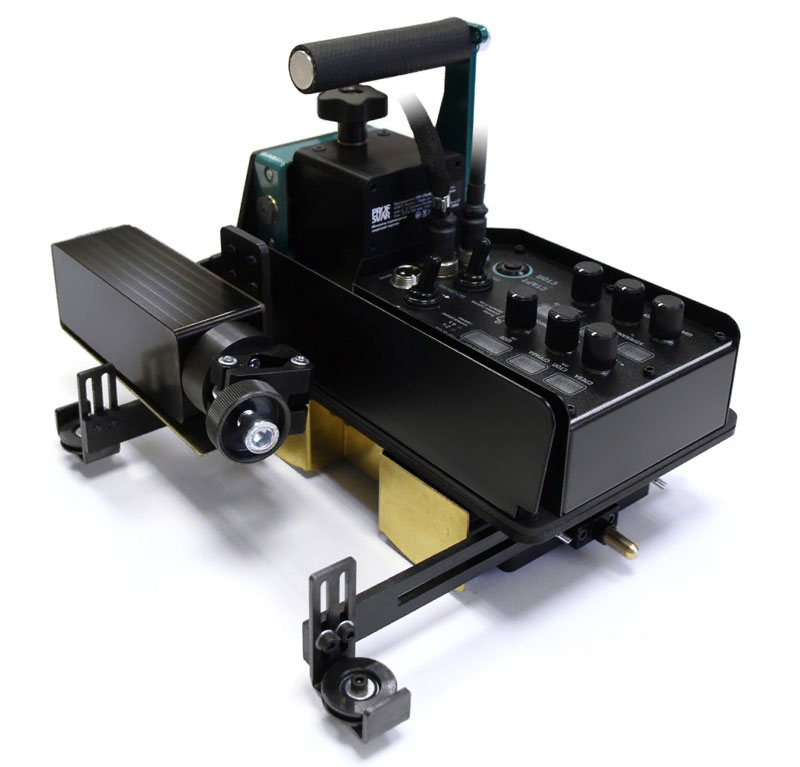

Сварочная каретка Profsvar Profi OSC Profi OSC Tип A Для сварки угловых и тавровых швов в любых пространственных положениях с направляющими упорными роликами Тип А. Каретка с шасси на колёсах удерживается на поверхности металла с помощью постоянного магнита. Усилие на отрыв сварочного трактора от плоскости металла (сталь марки Ст. 3 толщиной 15 мм) с магнитом в крайнем нижнем положении примерно 30 кг. Благодаря этому можно использовать каретку для сварки как горизонтальных, так и вертикальных швов. Тяговое усилие сварочной каретки примерно 25-30 кг. Каретка позиционируется по шву благодаря тому, что первый по ходу движения направляющий ролик выставлен ближе к детали, чем второй направляющий ролик. Технические характеристики Характеристика Значение Входящее напряжение 170В-230В, 50/60 Гц Адаптер DC24В MeanWell-150-24 Скорость перемещения 0-180 см/мин. Электродвигатель перемещения Шаговый, 24В Передаточное число редуктора электродвигателя перемещения 27:1 Метод перемещения 4 колеса (термостойкость шины 250˚С) Перемещение горелки вверх/вниз 0 – 40 мм ±5% Перемещение горелки вперёд/назад 0 – 40 мм ±5% Клиренс 6 мм Угол наклона горелки по оси движения 360˚ Двигатель механизма колебаний Шаговый, 24В Передаточное число редуктора электродвигателя механизма колебаний 369:1 Ширина колебаний 15 град.(±5%)˚ Скорость колебаний 0,75-15 град/сек (±5%)˚ Время задержки в крайних точках слева/справа 0.0~9.9 сек Смещение центра колебаний 360˚ Габаритные размеры без учета держателя горелки 265 х 150 х 235 мм Масса 8 кг Кабель питания от каретки до адаптера 24В КГТП 3х0.75, 29 метров Кабель питания от адаптера 24В до сети КГТП 3х0.75, 1 метр Длина гибкой рейки (сталь 65Г, 9 магнитов) 1,8 метра Направляющие ролики Тип B 2 шт. Панель управления Profi OSC

Панель управления Profi OSC Основные функции панели управления: • Регулирование скорости сварки 0-180 см/мин с шагом 1 см/мин (±5%). • Регулирование паузы старта 0-5 сек. с шагом 0,1 сек. • Направление движения (двухпозиционный тумблер). • Режимы Сварка – Без сварки (двухпозиционный тумблер). • Разъём подключения питания 24В DC (от источника в комплекте поставки). • Разъём подключения механизма колебаний. • Разъём подключения горелки. • Режимы P1 (обычная сварка, сварка заданной длины, сварка в режиме прерывистого шва). • 2-х / 4-х тактный режим горелки. • Регулирование ширины колебаний 0-15 град с шагом 1% (±5%). • Регулирование скорости колебаний 0-15 град/сек с шагом 1% (±5%). • Регулирование центра колебаний во время сварки. • Регулирование задержка слева 0-9,9 сек. с шагом 0,1 сек. • Регулирование задержки справа 0-9,9 сек. c шагом 0,1 сек. Фото примеров использования можно посмотреть здесь
