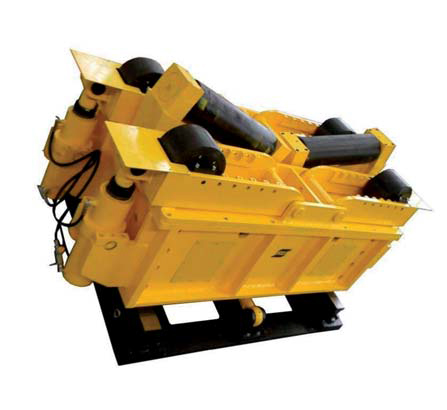

 Роликовые опоры для тяжелых режимов работы, используемые для линии наращивания ESAB FIR 35, 75 и 100 ESAB FIR 35, 75 и 100
Роликовые опоры для тяжелых режимов работы, используемые для линии наращивания
• Специально разработанная надежная конструкция для использования в суровых рабочих условиях.
• Это устройство является частью линии наращивания и идеально подходит для производства башен ветрогенераторов.
• Роликовая опора FIR оснащена четырьмя независимо регулируемыми роликами для выравнивания обрабатываемых изделий (трубных заготовок) друг с другом и двумя поперечными роликами, поднимающими секцию для выгрузки изделия.
Идеально подходят для изготовления:
– Башен ветрогенераторов
– Сосудов
– Труб
|
 Чертеж - Роликовые опоры для тяжелых режимов работы, используемые для линии наращивания ESAB FIR 35, 75 и 100
| Технические характеристики |
FIR 35 |
FIR 75 |
FIR 100 |
| Макс. нагрузочная способность, тонны |
35 |
75 |
100 |
| Диаметр обрабатываемого изделия, мм |
2200-5000 |
1500-6500 |
2000-6000 |
| Тип роликов, сталь, Ø мм |
300 |
300 |
300 |
| Напряжение управления, В переменного тока |
24 |
24 |
24 |
Питание от сети,
50 Гц-3 ф., В
60Hz-3ph, V |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
| Напряжение источника питания |
8 |
13 |
13 |
| Предохранители |
12 |
19 |
19 |
| Класс IP (электрическая система) |
IP55 |
IP55 |
IP55 |
| Номинальная мощность силовой установки, кВт |
3 |
5,5 |
5,5 |
| Насос, куб.см |
3,2 |
5,5 |
5,5 |
| Емкость бака, л |
60 |
90 |
90 |
| Длина хода цилиндра A, мм |
Ø 125x160x2 |
Ø 150x85x160x2 |
Ø 180x160x2 |
| Длина хода цилиндра B, мм |
Ø 100x210x4 |
Ø 150x85x350x4 |
Ø 180x400x4 |
| Длина хода цилиндра C, мм |
Ø 150x300 |
Ø 150x85x300 |
Ø 180x300 |
| Масса нетто, кг |
4850 |
8400 |
9000 |
| Размеры, ДxШxВ, мм |
2327x1600x1151 |
2680x1600x1329 |
2790x1480x1180 |
| Длина кабеля, выносной пульт управления, м |
10 |
10 |
10 |
| Информация для заказа |
| Роликовая опора FIR 35 |
0370250934 |
| Роликовая опора FIR 75 |
0370250935 |
| Роликовая опора FIR 100 |
0370250936 |
