 Cамонастраивающиеся сварочные роликовые вращатели
Самонастраивающиеся (самоустанавливающиеся, балансирные) сварочные вращатели состоят из двух секций: приводной и неприводной.
Приводная секция оснащается одним или двумя электродвигателями. При одном двигателе вращающий момент передаётся на вторую роликоопору с помощью вала и редукторов.
Вращатели имеют бесступенчатую регулировку скорости вращения. Управление электродвигателями осуществляется программируемым частотным преобразователем. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочной аппаратурой.
В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки, которые могут оснащаться электроприводом.
Для вращения длинномерных деталей возможна синхронизация вращения нескольких приводных секций.
Все вращатели комплектуются пультом дистанционного управления, на котором показывается скорость вращения.
Самоустанавливающиеся сварочные вращатели имеют минимум по четыре ролика на каждой секции, расположенные на четырех осях. Такая конструкция позволяет работать с изделиями с большим эксцентриситетом, с тонкостенными обечайками. Однако имеется один существенный недостаток – неустойчивая работа в среднем диапазоне диаметров и масс заготовок. Дело в том, что процесс «самонастройки» (т.е. движение вниз внутренних роликов) начинает происходить с определенного веса заготовки. Если планируется использование самонастраивающихся роликоопор в широком диапазоне масс и диаметров, то не исключен варинат такой загрузки, когда одна из секций перейдет в режим «самоустановки» на четыре ролика, а вторая останется в режиме двух роликов.

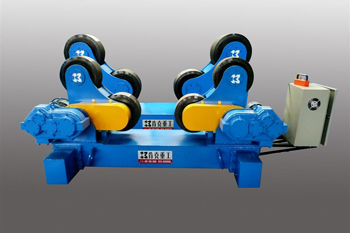

 Самонастраивающийся сварочный роликовый вращатель с одним электроприводом типа HGZ |

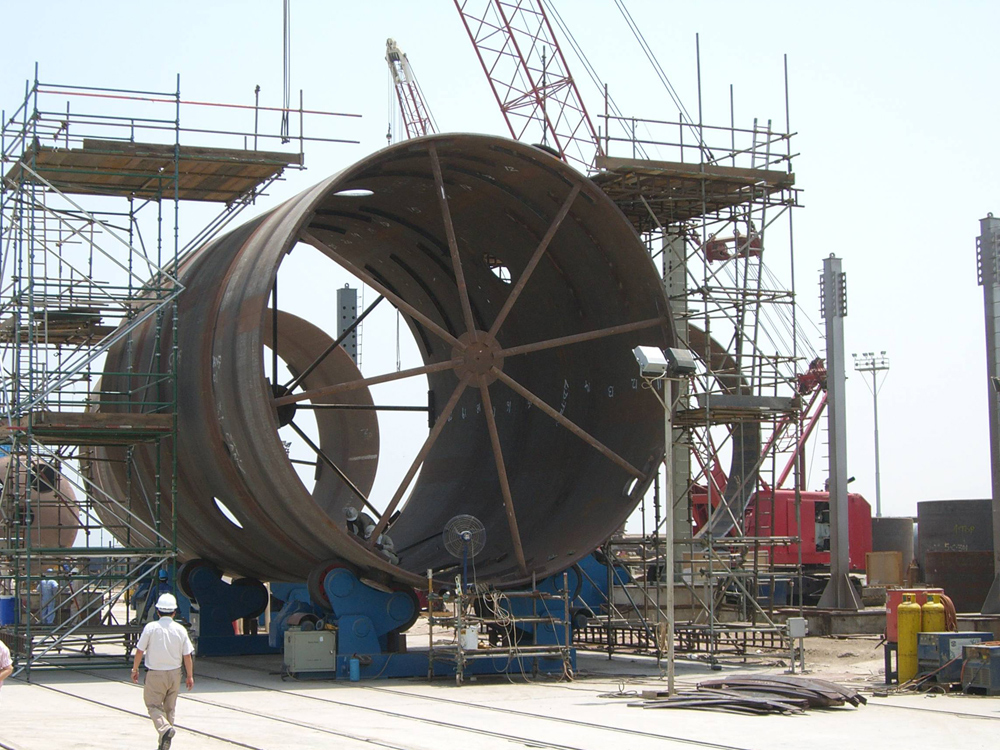

 Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами типа HGZT |
| Самонастраивающийся сварочный роликовый вращатель с одним электроприводом типа HGZ |
Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами типа HGZT |
 Самонастраивающийся сварочный роликовый вращатель с одним электроприводом - схема |
 Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами - схема |
| Характеристики |
HGZ-5 |
HGZ-10 |
HGZ-20 |
HGZ-40
HGZT-40 |
HGZ-60
HGZT-60 |
HGZ-80
HGZT-80 |
HGZ-100
HGZT-100 |
HGZ-150
HGZT-150 |
| Максимальная грузоподъемность, т |
5 |
10 |
20 |
40 |
60 |
80 |
100 |
150 |
| Полиуретановый ролик Диаметр D1, мм |
250 |
300 |
350 |
400 |
450 |
450 |
500 |
500 |
| Полиуретановый ролик Ширина W, мм |
100 |
120 |
150 |
160 |
180 |
240 |
240 |
2*200 |
| Диаметр обечайки D Мин. d, мм |
250 |
320 |
500 |
600 |
750 |
850 |
1000 |
1000 |
| Диаметр обечайки D Макс. D, мм |
2500 |
3200 |
3800 |
4500 |
5000 |
5500 |
6300 |
6300 |
| Линейная скорость ролика, м/час |
6-60 |
6-60 |
6-60 |
6-60 |
6-60 |
6-60 |
6-60 |
6-60 |
| Мощность двигателя, Один двигатель кВт |
0.75 |
1.1 |
1.5 |
3.0 |
4.0 |
4.0 |
5.5 |
7.5 |
| Мощность двигателя, Два двигателя кВт |
- |
- |
- |
2х1,5 |
2х2,2 |
2х3,0 |
2х3,0 |
2х4,0 |
| Способ управления |
Частотно-регулируемый привод |
* - Литера Т в названии означает наличие двух электроприводов во вращателе.
|
