Стенды для механизации сборки цилиндрических корпусов (аппаратов) из обечаек

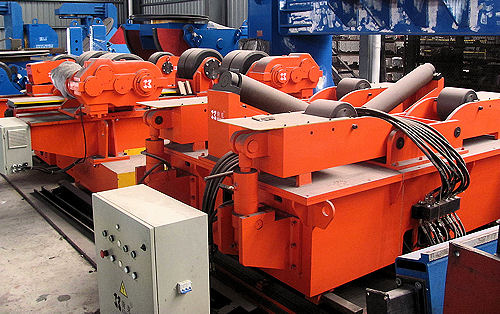

Стенды для сборки обечаек Стенды для механизации сборки цилиндрических корпусов (аппаратов) из обечаек Стенды позволяют осуществлять сборку и автоматическую сварку цилиндрических корпусов реакторного, колонного оборудования, емкостей, башен ветрогенераторов. В сборочно-сварочном комплексе используются рельсовые тележки, моторизированные и без привода. Сборка обечаек в корпус осуществляется последовательно со сдвигом собранного блока за счет рельсового хода, без использования крана. Кран применяется только для подачи на сборочный стенд следующей обечайки и подъема собранного корпуса. Процесс сборки повторяется, пока не будет собран полностью весь корпус. При стыковке обечаек для выравнивания кромок и изменения высоты, используется сборочный стенд с гидравлическими независимыми металлическими роликами. Обслуживание стенда ведется одним оператором с помощником с минимальным использованием грузоподъемных механизмов. Применение данного оборудования на производстве позволяет увеличить производительность, а, самое главное, качество выпускаемой продукции. Выпускаются стенды грузоподъемностью от 20 до 1000 т. Наиболее мощные используются для сборки и сварки башен ветряных электростанций. Технические характеристики сборочно-сварочного стенда грузоподъемностью 20 т. Характеристики Значение Mаксимальная грузоподъемность, т 20 Линейная скорость вращения роликов, мм/мин 100-1000 Мощность двигателя привода роликов, КВт 2 х 1,1 Скорость перемещения роликов, мм/мин 2000 Мощность двигателя перемещения роликов, КВт 0,37 Диаметр вращаемой обечайки, мм 500-2500 Межосевое расстояние роликов, мм 600-1200 Диаметр и ширина роликов (полиуретан), мм 350х180 Ход штока гидроцилиндра механизма вертикального выравнивания, мм 75+75 Ход штока гидроцилиндра механизма горизонтального перемещения, мм 250 Плавная регулировка скорости вращения осуществляется с помощью инвертора переменного тока. Стенды для сборки цилиндрических корпусов (аппаратов) из обечаек Стенды для сборки цилиндрических корпусов (аппаратов) из обечаек Тяжелый стенда для сборки корпусов (сосудов) из обечаек Пример работы сварочного центра со стендом для сборки корпусов (сосудов) из обечаек Зажимное устройство типа крокодил (гидоскоба) для сборки и прихватки обечаек Зажимное устройство типа крокодил (гидоскоба) для сборки и прихватки обечаек Зажимное устройство типа крокодил (гидоскоба) для сборки и прихватки обечаек Чертеж Механизированного стенда для сборки обечаек грузоподъемностью 20 т. (последний на прилагаемой страничке чертежей)
