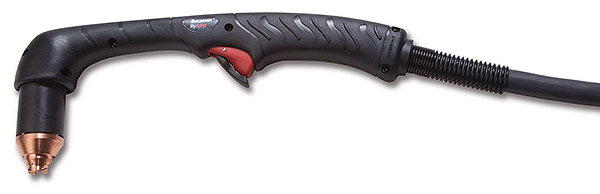

Аппарат воздушно-плазменной резки Powermax 125 HAND

Аппарат воздушно-плазменной резки Powermax 125 HAND Аппарат воздушно-плазменной резки Powermax 125 HAND Производитель: HYPERTHERM (США) Профессиональная система плазменной резки и строжки металла для ручной резки материалов материалов толщиной до 38 мм. Описание: Максимальная производительность • Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в 5 раз выше по сравнению с аналогичным показателем для кислородной резки. • Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок. • Благодаря 100 %-ному рабочему циклу продолжительность выполнения резки максимизирована. Низкие эксплуатационные затраты • Более продолжительный срок службы расходных деталей —до 4 раз выше по сравнению с другими системами в данном диапазоне силы тока — обеспечивает сокращение затрат. • Функция определения окончания срока службы электрода позволяет предотвратить повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода. Простота использования для резки и строжки • Нет необходимости менять давление газа. Технология Smart Sense™ постоянно обеспечивает его правильную настройку. • Несколько типов простых в использовании резаков помогут Вам справиться с разными заданиями. Система разработана и протестирована для работы в самых жестких условиях • Резаки Duramax™ Hyamp характеризуются высокой ударопрочностью и термостойкостью. • Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака. • Максимизация времени бесперебойной работы за счет сокращения времени на обслуживание. Свойства: Наименование Значение Толщина резки: Рекомендуемая Максимальная Предельная 38 мм 44 мм 57 мм Напряжение сети (±10%) при 50/60 Гц 400 В Диапазон тока резки 30-125 А Ток резки при 10 мин/40°С 100% ПВ 125 A Потребляемая мощность при ПВ 100% 30 кВт Максимальное напряжение холостого хода 305 В Номинальное выходное напряжение 175 В Класс защиты IP 23 Габариты (Д/Ш/В) 592х274х508 мм Масса с плазматроном 48,9 кг Расход воздуха при 5,9 бар 260 л/мин Powermax 125 HAND Подробное описание - технические характеристики Информация для заказа. Стандартные конфигурации Ниже приведены стандартные конфигурации системы, в которые входит источник тока, резак и рабочий провод. Ручной резак 85° Ручные резаки 85° и 15° Источники тока Конфигурации напряжения 7,6 м 15,2 м 7,6 м 15,2 м без дистанционного подвесного выключателя Источник тока с портом CPC и делителем напряжения 480 В CSA1 059536 059537 059338 059369 Источник тока с портом CPC и делителем напряжения 600 В CSA 059546 059547 059555 059570 Источник тока с портом CPC и делителем напряжения 380 В CCC2 059556 059557 059558 Источник тока с портом CPC и делителем напряжения 400 В CE3 059526 059527 059528 059572 Полноразмерный механизированный резак 180° Полноразмерный механизированный резак 180° и ручной резак 85° Источники тока Конфигурации напряжения 7,6 м 15,2 м 15,2 м / 7,6 м с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанционным подвесным выключателем Источник тока с портом CPC и делителем напряжения 480 В CSA1 059539 059540 059541 600 В CSA 059552 059553 059554 380 В CCC2 059558 059559 400 В CE3 059530 059531 059529 Источник тока с портом CPC, делителем напряжения и последователь-ным портом 480 В 059542 059544 059543 059545 600 В 059550 059548 059551 059549 380 В CCC 059560 059561 400 В CE 059532 059534 059533 059535 1 Для использования в Северной и Южной Америке и Азии, за исключением Китая. 2 Для использования в Китае. 3 Для использования в странах, где требуется наличие маркировки CE или ГОСТ. Конфигурации на заказ Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты. Варианты источника тока Источник тока с портом CPC и делителем напряжения Источник тока с портом CPC, делителем напряжения и последовательным портом 480 В CSA 059488 059489 600 В CSA 059509 059510 380 В CCC 059490 * 059491 * 400 В CE 059486 059487 * В комплект не входит сетевой шнур. Начальные комплекты расходных деталей Ручная резка Механизированная резка Механизированная резка с чувствительным к сопротивлению кожухом Комплект 428099 428100 428101 Варианты резаков Duramax Hyamp Ручные резаки Механизированные резаки Роботизированные резаки Длинные резаки Длина кабеля 85° 15° 180° Мини 180° 45° 90° 180° 0,6 м, 45° 0,6 м, 90° 1,2 м, 45° 1,2 м, 90° 4,5 м 059519 059514 7,6 м 059492 059495 059520 059515 059564 059565 059566 059562 059563 059567 059568 10,7 м 059521 059516 15,2 м 059493 059496 059522 059517 059579 059580 059581 059582 22,8 м 059494 059497 059523 Кабели Рабочие провода Кабели управления Длина кабеля Ручной зажим С-образный зажим Кольцевая клемма Дистанционный подвесной выключатель ЧПУ, лепестковый разъем, делитель напряжения ЧПУ, лепестковый разъем, без делителя напряжения ЧПУ, D-образный разъем, делитель напряжения RS-485 Последовательная связь, без разъема RS-485 Последовательная связь, D-образный разъем 7,6 м 223292 223298 223295 128650 228350 023206 223048 223236 223239 15,2 м 223293 223299 223296 128651 228351 023279 123896 223237 223240 22,8 м 223294 223300 223297 128652 Резаки Duramax™ Hyamp Новые резаки Duramax Hyamp характеризуются ударопрочностью и разработаны для работы в условиях высоких температур. Поэтому их можно использовать на промышленных объектах и в средах с неблагоприятными условиями. Функция определения окончания срока службы электрода в источнике тока и продолжительный срок службы расходных деталей позволяют сократить эксплуатационные затраты. В семействе резаков Duramax Hyamp есть резаки для всех применений, включая ручную и механизированную резку и строжку, роботизированную резку и операции сноса и слома. Ручной резак 85° Ручной резак 15° Полноразмерный механизированный резак 180° Механизированный мини-резак 180° Ручной резак 85° Ручной резак 15° Полноразмерный механизированный резак 180° Механизированный мини-резак 180° Роботизированный резак 180° Роботизированный резак 45° Роботизированный резак 90° Длинный резак 45° (2 дюйма) Роботизированный резак 180° Роботизированный резак 45° Роботизированный резак 90° Длинный резак 45° (2 дюйма) Длинный резак 45° (4 дюйма) Длинный резак 90° (4 дюйма) Длинный резак 90° (2 дюйма) Длинный резак 45° (4 дюйма) Длинный резак 90° (4 дюйма) Длинный резак 90° (2 дюйма) Расходные детали Duramax™ Hyamp Здесь представлены расходные детали Duramax для ручной и механизированной резки, строжки, а также расходные детали FineCut® для резки тонколистовых металлов. Защитный экран Кожух Сопло Электрод Завихритель

Детали продаются в пакетах фиолетового цвета. Тип расходных деталей Тип резака Сила тока Защитный экран/ Дефлектор Кожух Сопло Завихритель Электрод Контактная резка Ручной 45 420172 220977 420158 220997 220971 Контактная резка Ручной 65 420172 220977 420169 220997 220971 Контактная резка Ручной 125 420000 220977 220975 220997 220971 Механизированная резка Механизированный 45 420168 220977 или 420156 * 420158 220997 220971 Механизированная резка Механизированный 65 420168 220977 или 420156 * 420169 220997 220971 Механизированная резка Механизированный 125/105 220976 220977 или 420156 * 220975 220997 220971 FineCut Ручной 45 420152 220977 или 420156 * 420159 420151 220971 FineCut Механизированный 45 420152 220977 или 420156 * 220997 420151 220971 Строжка с максимальным снятием1 Ручной Механизированный 30–125 420112 220977 420001 220997 220971 Строжка с максимальным контролем2 Ручной Механизированный 30–125 420509 220977 420001 220997 220971 * Чувствительный к сопротивлению кожух 1 Предназначен для интенсивного снятия металла, получения глубоких профилей строжки и тяжелых операций оплавления металла. 2 Предназначен для точного снятия металла, получения небольших профилей строжки и легких операций оплавления металла. Комплекты расходных деталей Расходные детали для резки от Hypertherm, которые входят в состав основного комплекта расходных деталей, обеспечивают бесперебойную работу систем Powermax. Описание содержимого комплекта и информация для заказа приведены в таблице ниже.

Основные комплекты Ручная резка 851474 Механизированная резка 851475 Механизированный, омический 851476 Содержание комплекта Номер детали Описание Ручная резка, кол-во Механизированная резка, кол-во Механизированная резка, омический контакт, кол-во 420000 Защитный экран, 125 А 2 0 0 420168 Защитный экран механизированной резки, 45/65 А 0 1 1 220976 Защитный экран механизированной резки, 125 А 0 2 2 220977 Кожух 1 1 0 420156 Чувствительный к сопротивлению кожух 0 0 1 220975 Сопло для резки на 125 А 6 4 4 420158 Сопло для резки на 45 А 0 1 1 420169 Сопло для резки на 65 А 0 1 1 220971 Электрод 6 6 6 220997 Завихритель 1 1 1 Итого 16 деталей 17 деталей 17 деталей
