 Машины термической резки с ЧПУ серии INTECUT Установки серии INTECUT являются аналогом малых консольных машин Crossbow, предлагаемых шведской фирмой ESAB.
Установки INTECUT комплектуются блоком ЧПУ HG612 с цветным 7 дюймовым экраном и русскоязычным интерфейсом. В комплекте с машиной поставляется профессиональное программное решение для раскроя листа австралийской компании FastCAM.
Машины INTECUT являются универсальными и могут использоваться как для плазменной, так и для термической резки.
В комплект поставки стандартно входит система автоматического слежения за высотой резака, позволяющая компенсировать прогиб консоли и неровности металлического листа, что значительно повышает качество раскроя. Система может использоваться как для газовой резки ( с емкостным датчиком), так и для плазменной резки – с датчиком по напряжению дуги.
Машины серии INTECUT совмещают в себе удобство и мобильность переносных консольных машин с широким функционалом, надежностью и высокой производительностью.
Технические особенности:
• Высококонтрастный 7 дюймовый LCD дисплей с разрешением 800*680, 16 миллионов цветов
• Оперативная память – 64М SDRAM
• Память доступная пользователю – 256 Mб
• Тактовая частота промышленного процессора – 400 МГц
• Высокоскоростной USB интерфейс
• Мембранная, влаго-пылезащищенная клавиатура
• Металлический корпус с защитой от электромагнитных помех и статического электричества
• Рабочее напряжение – 24V DC
• Рабочая температура – -10°С~60°С, при относительной влажности не более 85%
Функциональные особенности:
• Меню экрана на русском языке
• Библиотека стандартных изделий с 45 шаблонами
• Совместимость с различными программами раскроя – FastCAM, FreeNest и т.д
• Работа с программами объема до 1 Мб и длиной до 10000 строк
• Возможность поворота, масштабирования, зеркалирования раскроя
• Функция поворота раскроя параллельно кромки листа по двум углам
• Функция самодиагностики
• Обновление версии оболочки ЧПУ через USB интерфейс
• Отображение времени и даты
• Поддержка резервного копирования и онлайн обновления
• Обратная связь с плазменной дугой
• Поддержка автоматической системы слежения за высотой
• Функция автоматической компенсации ширины реза
• Выбор старта программы с какой-либо пробивки/строки программы
• Возможность создать раскрой из стандартных шаблонов библиотеки
• Установка пароля для входа в меню настроек
• Запоминание местоположения резака в случае отключения электропитания
• Кнопка аварийной остановки
Технические характеристики
| Характеристики |
INTECUT 3 |
INTECUT 4 |
INTECUT 5 |
| Напряжение питания |
110/230 (220-240) В |
110/230 (220-240) В |
110/230 (220-240) В |
| Частота |
50/60 Гц |
50/60 Гц |
50/60 Гц |
| Потребляемая мощность |
350 Вт |
350 Вт |
350 Вт |
| ЭКРАН |
LCD 7" |
LCD 7" |
LCD 7" |
| Эффективная площадь обработки |
1 220 х 2 000 мм |
1 220 х 3 400 мм |
1 500 х 3 400 мм |
| Скорость без нагрузки |
0-3000 мм/мин |
0-3000 мм/мин |
0-3000 мм/мин |
| Скорость резки |
100-750 мм/мин |
100-750 мм/мин |
100-750 мм/мин |
| Длина консоли |
1800 мм |
1800 мм |
2100 мм/мин |
| Длина рельса |
2500 мм |
4000 мм |
4000 мм |
| Масса консоли |
17,5 кг |
17,5 кг |
19,5 кг |
| Масса блока ЧПУ |
33 кг |
33 кг |
33 кг |
| Масса рельса |
34,5 кг |
55 кг |
55 кг |
| Полная масса машины |
85 кг |
105 кг |
107,5 кг |
| Источники резки |
плазма, газ (скорость резки зависит от характеристик источника) |
| Кислород |
Max 1,5Mpa |
| Газ |
ацетилен, пропан, метан, LPG |
| Давление газа |
Max 1,5Mpa |

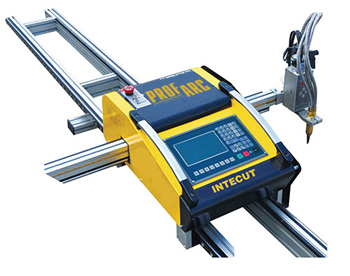

 Машина термической резки INTECUT 3 |
 Блок ЧПУ машины термической резки INTECUT 3 |
| Машина термической резки INTECUT 3 |
Блок ЧПУ машины термической резки INTECUT 3 |
 Снимок с дисплея - Библиотека стандартных изделий с 45 различными шаблонами ЧПУ машины термической резки INTECUT 3 |
 Снимок с дисплея - Настройка ЧПУ машины термической резки INTECUT 3 |
| Снимок с дисплея - Библиотека стандартных изделий с 45 различными шаблонами ЧПУ машины термической резки INTECUT 3 |
Снимок с дисплея - Настройка ЧПУ машины термической резки INTECUT 3 |
|
