Оборудование для вырезки отверстий в обечайках, сферических и конусных крышках, полусферах

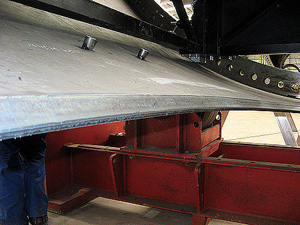

Мобильная 5-ти осевая машина с ЧПУ MCM-1000 для вырезки отверстий в обечайках и других конструкциях сложной геометрической формы и приварки патрубков В стандартной комплектации установка MCM-1000 предназначена для вырезки отверстий с использованием газокислородного резака в конструкциях сложной геометрической формы: обечайках, сферических и конусных крышках/заглушках, полусферах, эллиптических днищах и т. д. При этом отверстия могут вырезаться как строго перпендикулярно к плоскости проходящей через ось вращения обечайки (или перпендикулярной к оси вращения конуса, сферы), так и со смещением. Возможна также резка на плоской поверхности. Машину можно устанавливать внутри или снаружи обечайки диаметром не менее 3000 мм. Или даже в вертикальном положении. На изделии установка фиксируется с помощью магнитных креплений. Если диаметр детали меньше 3000 мм, то требуется устройство дополнительного помоста. МСМ-1000 представляет собой рамную конструкцию, изготовленную из металлического и высокоточного алюминиевого профиля. На раме смонтирована система перемещения , состоящая из серводвигателей, прецизионных линейных рельсовых направляющих, высокоточных пар зубчатая рейка – шестерня, безлюфтовых редукторов, которая обеспечивает режущему инструменту пять степеней свободы. Дополнительно машина может комплектоваться плазменным резаком, а также комплектами для сварки под флюсом или в защитном газе сплошной или порошковой проволокой различных производителей.

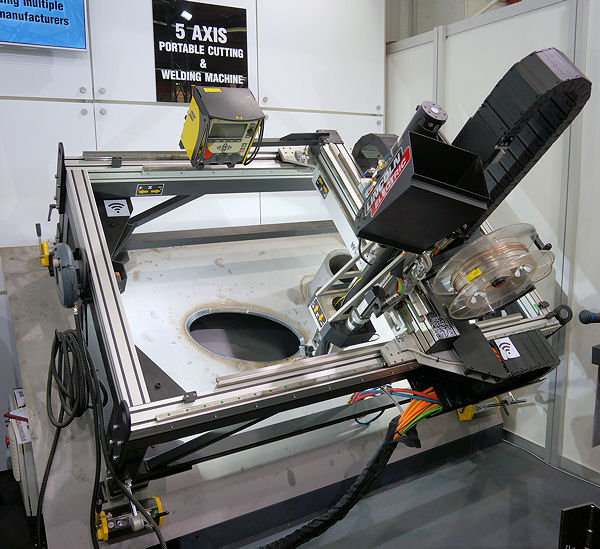

Мобильная 5-ти осевая машина с ЧПУ MCM-1000

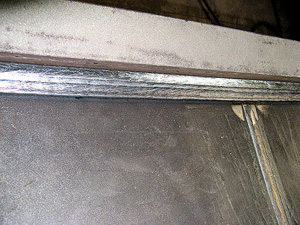

Установка MCM-1000 Основные преимущества установки MCM-1000: • высокая мобильность • полная автоматизация процессов резки, снятия фаски и сварки • возможность резки отверстий или приварки штуцеров со смещением от продольной оси изделия • простое и быстрое позиционирование машины в горизонтальной плоскости на изделии с использованием встроенного гироскопа • быстрая разметка отверстий с использованием лазера • режим обучения траектории движения горелки • простой и дружественный интерфейс, позволяющий быстро вводить необходимые параметры резки/сварки • осуществление резки по строго заданным индивидуальным размерам отверстия • инновационная система программного обеспечения и управления обеспечивает точное перемещение резака и компенсацию его положения по отношению к неровностям поверхности детали • установка обеспечивает резку и сварку на плоских, вогнутых, выпуклых и конических поверхностях • машина может размещаться непосредственно на заготовке и надежно фиксироваться с помощью магнитов • возможность коррекции положения горелки в реальном времени • высокое качество и эффективность в работе, повторяемость реза Технические характеристики МСМ-100 Напряжение питающей сети, 3 фазы, 50-60 Гц В 230 (+10% / -5%) Потребляемая мощность Вт 3 000 Минимальный диаметр обечайки мм 3 000 Размер обечайки, в которой возможно осуществлять рез мм 500 - 10 000 Диаметр вырезаемого отверстия мм 50 - 1 530 Толщина листа при термической резке мм 5 - 150 Угол снимаемой фаски град 0-45 Макс. скорость термической резки м / мин 2 Вес кг 720 Габариты д х ш х в мм 3 800 х 3 300 х 2 750 В соответствие с пожеланиями заказчика в конструкцию могут быть внесены изменения. Установка машины МСМ-1000 на обечайке Установка машины МСМ-1000 на обечайке Установка машины МСМ-1000 на обечайке Образец реза со снятием фаски Образец сварки под флюсом Образец реза со снятием фаски Образец сварки под флюсом Возможное применение установки МСМ-1000 Возможное применение установки МСМ-1000 Другие образцы оборудования для вырезки отверстий в обечайках и приварки патрубков Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий Оборудование (установки) для автоматической сварки седловидных соединеий
