 Портативные самоходные машины для прямолинейного раскроя металла

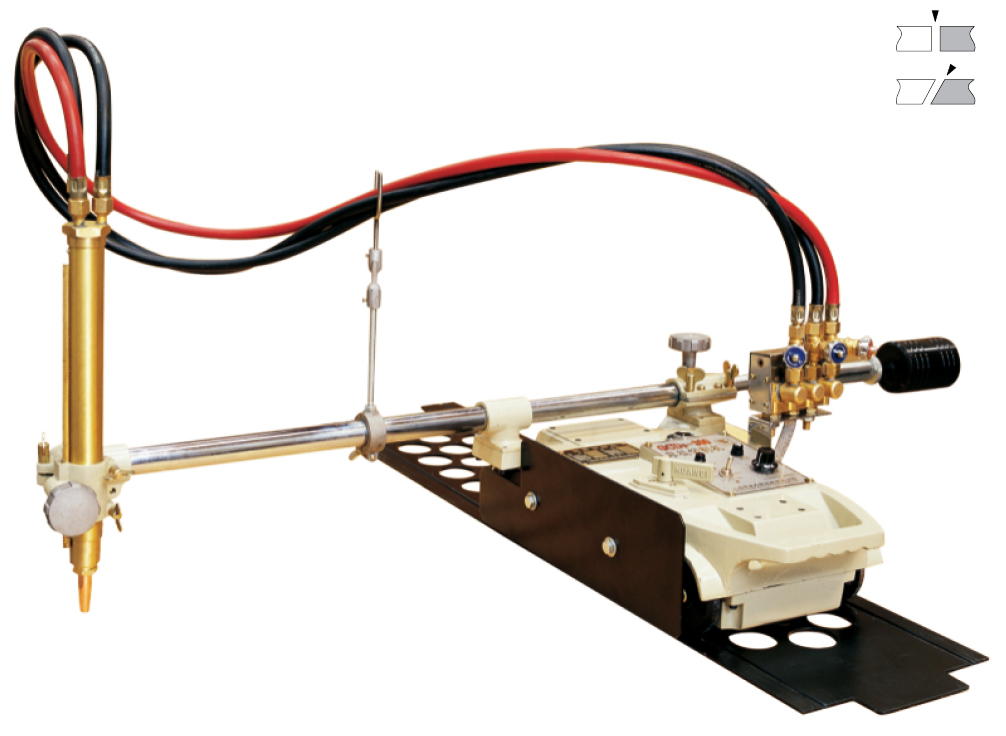

| CG1-30 |
CG1-100 |
 CG1-30 |
 CG1-100 |
|
|
Портативные самоходные машины термической резки CG1-30, CG1-100 предназначены для прямолинейного раскроя листового металла толщиной 6 - 100 мм, а также вырезки отверстий диаметром более 200-2000 мм с помощью циркульного устройства. Машины позволяют также нарезать фаску, в том числе V-образную. (А при наличие двух резаков и Y-образную - фаску с притуплением). Поверхность полученной кромки может достигать класса чистоты 12,5 и не требовать дальнейшей обработки.
Машины газокислородной резки оснащены двусторонним приводом и блоком электронного управления скоростью перемещения, что обеспечивает стабильную скорость резки и её плавную регулировку.
Наряду с резкой имеется также возможность использовать эти машины для полуавтоматической сварки
 |
 |
НК-12 BEETLE |
НК-12 MAX |
|
|
Переносные газорезательные машины НК-12 BEETLE и НК-12 MAX разработаны для эксплуатации в тяжелых условиях при высоких температурах окружающей среды. Скорость перемещения регулируется путем переключения ступеней механической коробки передач. Электродвигатель машины имеет мощный вентилятор принудительного охлаждения. Для вырезки отверстий используются кольцевые рельсы.
Вышеперечисленное оборудование является аналогом следущих машин термической резки:
Гугарк (Армения, Россия)
Смена-2М, Смена-2-1
Грань (Россия)
IK-12 Beetle, IK-12 MAX 3 (Koike, Япония)
Glooromat (Gloor, Швейцария)
PYROTOME SE (Air Liquide, Франция)
PortuCut, Secator (Messer, Германия)
IMP (ESAB, Швеция)
| CG1-30K |
CG1-30F SQUIRE |
 CG1-30K |
 CG1-30F SQUIRE |
| Портативная переносная машина CG1-30K имеет повышенную скорость перемещения (до 4500 мм/мин) и предназначена для воздушноплазменной резки. Универсальный держатель позволяет устанавливать плазменный резак любой мощности и любого производителя, как отечественного так и зарубежного. При комплектации газовым оборудованием может использоваться и для газокислородной резки. |
Портативная машинка для резки металла газом CG1-30F SQUIRE используется для полуавтоматической резки листового проката на прямоугольники шириной до 350 мм. Подвижная консоль держателя резака имеет электропривод перемещения. Длина перемещение консоли задаётся посредством ограничителей. Скорость перемещения плавно регулируется. Машина управляется с помощью джойстика. |
CG1-75 |
GCD2-300 |
 CG1-75 |
 GCD2-300 |
Портативные самоходные машины газовой резки CG1-75 и GCD-300 разработаны для кислородной резки литья и проката больших толщин и оснащены резаками повышенной мощности. Удлиненная консоль держателя резака позволяет осуществлять резку без ущерба для машины от воздействия высокой температуры и брызг металла.
| Модель |
Кол-во резаков |
Скорость, мм/мин. |
Толщина разрезаемого металла, мм |
Питание, В/Гц |
Диаметр вырезаемых кругов, мм |
Вес, кг |
Габариты, мм |
| CG1-30 |
1 |
50-750 |
6-100 |
АС220/50 |
200-2 000 |
16 |
470х230х240 |
| CG1-100 |
2 |
50-750 |
6-100 |
АС220/50 |
200-2 000 |
21 |
470х230х240 |
| CG1-30K |
под плазменный резак |
50-4 500 |
в зависимости от мощности источника плазмы |
АС220/50 |
200-2 000 |
12,5 |
470х230х250 |
| HK-12 BEETLE |
1 |
150-800 |
6-100 |
АС220/50 |
290-540 |
18,5 |
470х230х250 |
| HK-12A |
1 |
150-800 |
6-100 |
АС220/50 |
200-2 000 |
23 |
470х230х250 |
| HK-12 MAX-I |
1 |
150-800 |
6-100 |
АС220/50 |
200-2 000 |
15 |
470х230х250 |
| HK-12 MAX-II |
2 |
150-800 |
6-100 |
АС220/50 |
200-2 000 |
21 |
470х230х250 |
| CG1-75 |
1 |
50-750 |
50-350 |
АС220/50 |
- |
28 |
510х1200х500 |
| GCD-300 |
1 |
50-750 |
6-300 |
АС220/50 |
- |
23 |
510х380х240 |
| CG1-30F SQUIRE |
1 |
50-750 |
6-100 |
АС220/50 |
- |
24 |
450х800х400 |
Многорезаковые самоходные портативные машины для раскроя металла на полосы
GCD3-100 |
GCD5-100 |
 |
 |
GCD4-100 |
 |
|
Самоходные портативные машины для газокислородной резки GCD3-100, GCD4-100, GCD5-100 предназначены для прямолинейного раскроя листового металла толщиной до 50 мм и шириной до 1500 мм на полосы. Консоль имеет противовес, что обеспечивает устойчивость машины. На отдельном кронштейне установлен блок газовых вентилей и центральный клапан, подающий режущий кислород одновременно на все установленные резаки.
Стабильность скорости перемещения достигается за счет двухстороннего привода. Плавная регулировка скорости перемещения . Конструкция держателя позволяет поворачивать резак на угол до 450 и перемещать его в зону реза по зубчатой рейке. Высокое качество реза и точность достигается за счет использования современных резаков с высокоскоростными соплами.
| Модель |
Кол-во резаков |
Скорость, мм/мин. |
Толщина, мм |
Питание, В/Гц |
Диаметр, мм |
Вес, кг |
Габариты, мм |
| GCD3-100 |
3 |
50-750 |
6-50 |
АС220/50 |
1000 |
35 |
520х1470х560 |
| GCD4-100 |
4 |
50-750 |
6-50 |
АС220/50 |
1100 |
40 |
520х1470х560 |
| GCD5-100 |
5 |
50-750 |
6-50 |
АС220/50 |
1200 |
50 |
520х1470х560 |
| HK-72T |
 |
|
Портативная автоматическая машина термической резки во всех пространственных положениях HK-72T (аналог IK-72T Koike, Япония) перемещается по трехмерному рельсу (может изгибаться в трех плоскостях, изготовлен из специальной резины, имеет металлический сердечник) длиной 1,0 м и весом 6,5 кг , который крепится к металлическому листу магнитами.
Благодаря гибкому рельсу машина может осуществлять вырезку стальных деталей различной формы, в том числе криволинейные пластины, швеллеры, многогранные стальные детали
 Портативная автоматическая машина для газовой резки во всех пространственных положениях HK-72 T
|
