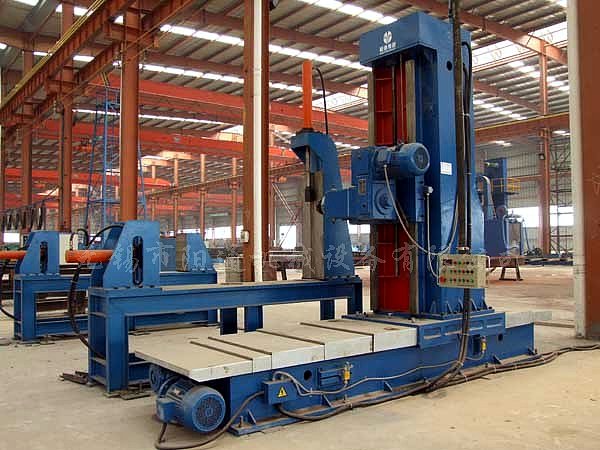

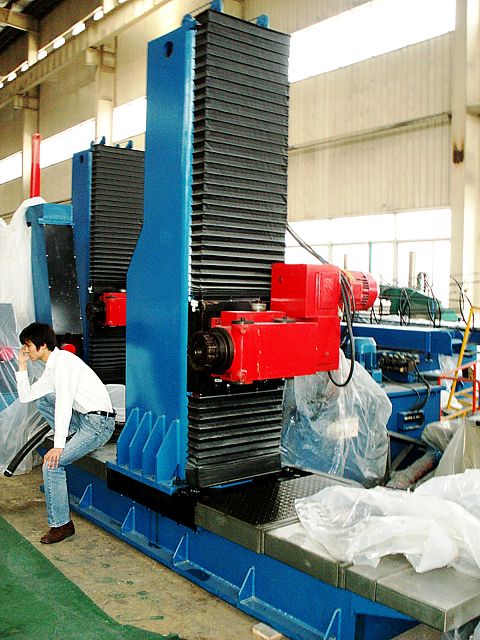

 Торцефрезерные станки для обработки кромок балок
Торцефрезерные станки используются для фрезерования торцов сварных и горячекатаных двутавровых балок или балок коробчатого сечения, а также других видов заготовок. Простая конструкция станков позволяет легко и быстро осуществлять их настройку и регулировку.
Торцефрезерные станки состоят из следующих основных узлов: вертикальной консоли, скользящего стола, станины, устройства механической подачи, фрезерной головки, электросистемы, рельсового направляющего пути и т.д.
Корпус представляет собой сварную конструкцию, обработанную после сварки для снятия напряжений. Это обеспечивает легкий вес конструкции и высокая жесткость.
 Торцефрезерные станки для обработки кромок балок |
 Торцефрезерные станки для обработки кромок балок |
 Торцефрезерные станки для обработки кромок балок |
| Технические характеристики |
| Мощность двигателя для фрезерования |
5,5 КВт; 1440 об./мин |
| Рабочая скорость |
50-440 мм/мин |
| Скорость перемещения |
660 мм/мин |
| Мощность двигателя горизонтальной подачи |
4/3 КВт (1500/960 об./мин) |
| Мощность двигателя вертикальной подачи |
1,5 КВт; 1400 об./мин |
| Диаметр фрезы |
125-250 мм |
| Вращение фрезерного шпинделя |
125-630 об./мин |
| Ход шпинделя |
70 мм |
| Скорость вертикального резания |
55-500 мм/мин |
| Скорость горизонтального резания |
50-440 мм/мин |
| Угол фрезерования |
0-45° |
|
