Установка для сварки труб
Данный тип оборудования предназначен для сварки кольцевых швов. Установка может использоваться для сварки труб, трубных узлов, гидроцилиндров и т. д. Если дополнить установку механизмом перемещения вдоль изделия, то оборудование может также использоваться для наплавки труб, гидроцилиндров, валов, замков бурильных труб и т. д.
Установка для сварки / наплавки труб
Установка смонтирована на жесткой термообработанной станине, сваренной из толстостенных квадратных труб и пластин.
На верхней фрезерованной части станины установлены направляющие, по которым перемещается задняя бабка с пинолью.
Передняя бабка фиксирована и оснащена двигателем с цифровым управлением и скользящим токоподводом.
В центральной части станины находятся две регулируемые по высоте опоры для поддержки детали.
С обратной стороны станины на вертикальных стойках установлена горизонтальная коробчатая балка с высокоточными направляющими для перемещения суппорта горелки. Горизонтальной перемещение суппорта вдоль изделия осуществляется с помощью зубчатой рейки и звездочки. Положение головки при горизонтальном перемещении контролируется двигателем переменного тока с обратной связью.

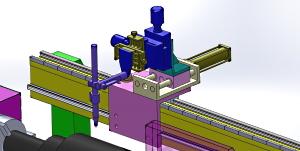

Суппорт со сварочной горелкой установки для сварки труб
На суппорте установлен механизм подачи проволоки, механизмы позиционирования головки. Головка под действием пневмоцилиндра может перемещаться вперёд/назад. Для точной настройки положения головки используется ручной прецизионный крестообразный слайдер 100х100 мм с фиксаторами положения.
Установка может оснащаться механизмом колебаний сварочной головки.
Горизонтальное и вертикальное перемещение головки (в т. ч. для работы механизма колебаний горелки) осуществляется с помощью сервоприводов.
Установка работает под управлением промышленного программируемого логического контроллера (PLC) японской фирмы Omron с сенсорной панелью с русифицированным интерфейсом.
Контроллер позволяет осуществить полное программирование сварочного процесса. Сохранять параметры программ в памяти.
Для проведения сварочных / наплавочных работ установка может комплектоваться различными сварочными системами.
• SAW сварка под флюсом
• TIG сварка неплавящимся электродом в защитном газе (аргонодуговая сварка) с подачей холодной или горячей присадочной проволоки
• MIG/MAG/FCAW сварка плавящимся электродом (сплошная или порошковая проволока) в защитном газе
• комбинированная система SAW сварка под флюсом + MIG/MAG/FCAW сварка плавящимся электродом (сплошная или порошковая проволока) в защитном газе
Возможна также установка газовой или индукционной систем подогрева. Имеется также оборудование для MIG/MAG сварки в узкощелевую разделку
Установка для сварки (наплавки) труб с использованием аргонодуговой сварки с подачей горячей проволоки
Установка для аргонодуговой сварки труб с механизмом колебаний горелки
Установка для аргонодуговой сварки труб с подачей присадочной проволоки
Установка для сварки (наплавки) труб с использованием сварки с плавящимся электродом
Установка для автоматической сварки труб полуавтоматом
Конструкция установки для автоматической сварки труб полуавтоматом
Установка с индукционным подогревом для автоматической сварки труб / гидроцилиндров полуавтоматом.
Комбинированная установка для сварки (наплавки) труб: сварка под флюсом + сварки с плавящимся электродом
Установка для сварки / наплавки труб под флюсом с механизмом колебаний головки
Установка для сварки под флюсом труб / гидроцилиндров
Установка для сварки под флюсом труб / гидроцилиндров
