 МТГ-03
Тип покрытия – основное
Электроды предназначены преимущественно для сварки заполняющих и облицовочного слоёв поворотных и неповоротных стыков трубопроводов в положении вертикаль на подъем класса прочности К55-К60 (API 5L Х60-Х70), а также других ответственных конструкций нормативным пределом прочности от 539 до 589 МПа.
Ток: = (+) постоянный ток обратной полярности (на электроде «+»)
Пространственные положения при сварке:

Режимы прокалки: 360-400°С, 60 мин
Классификации и одобрения
| ISO/ EN |
AWS |
ГОСТ / ОСТ |
| ГОСТ Р ИСО 2560-A: E 46 4 1NiMo B 2 2 H10 |
AWS A5.5: E8015-G |
ГОСТ 9467: Э60 |

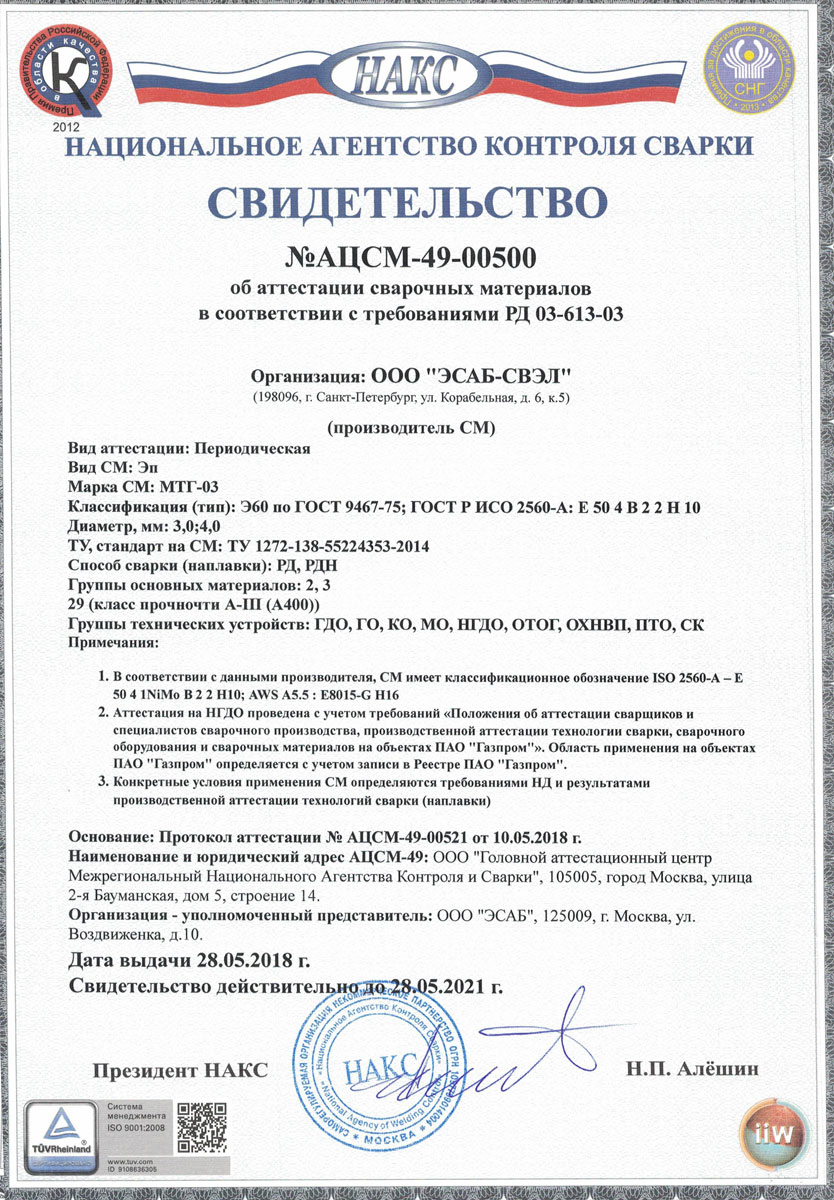

НАКС: Ø 3.0; 4.0 мм
ВНИИГаз
RS: 3Y40HН
Типичные характеристики наплавленного металла
Химический состав, %
| С |
Mn |
Si |
Ni |
Mo |
P+S |
P |
S |
| max 0,06 |
1,10 |
0,45 |
0,70 |
0,40 |
max 0,035 |
max 0,025 |
max 0,025 |
Механические свойства
σт
(предел текучести наплавленного металла при испытаниях на статическое растяжение) |
σв
(предел прочности наплавленного металла при испытаниях на статическое растяжение) |
δ
(относительное удлинение наплавленного металла при испытаниях на статическое растяжение) |
KCV
(ударная вязкость наплавленного металла [Дж/см2] на V-образном надрезе Шарпи при испытаниях на ударный изгиб) |
| ≥ 460 МПа |
≥ 590 МПа |
≥ 22% |
≥120 Дж/см2 при +20°С
≥59 Дж/см2 при -40°С
≥130 Дж/см2 при +20°С
≥50 Дж/см2 при -60°С |
|
