 OK Flux 10.71
Агломерированный основный флюс многоцелевого назначения с превосходными сварочно-технологическими характеристиками. Он предназначен для выполнения одно- и многопроходных сварных швов на листах любой толщины. Флюс может использоваться в комбинации с различными проволоками, как сплошного сечения, так и порошковыми, а потому пригоден для сварки большинства категорий нелегированных и низколегированных сталей. Получаемый наплавленный металл содержит менее 5 мл водорода на100 г металла. OK Flux 10.71 сочетает в себе хорошие пластические свойства наплавленного металла с превосходными сварочно-технологическими свойствами. Быстро твердеющий шлак в сочетании с высокими скоростями, на которых можно выполнять сварку (при наличии соответствующего оборудования), позволяют выполнять горизонтальные поясные швы на вертикальных стенках емкостных хранилищ. Он подходит для одно- и двухдуговой сварки, сварки расщепленной дугой, а также двухдуговой сварки расщепленными дугами стыковых, нахлесточных и угловых швов. Он одинаково хорошо работает как на постоянном, так и переменном токе. Хорошая отделяемость шлака и незначительное легирование Si и Mn делает его отличным флюсом для многопроходной сварки толстостенных изделий. Незначительная чешуйчатость наплавленного металла позволяет выполнять сварку на высоких скоростях, и все это в сочетании с очень хорошими значениями ударной вязкости. В гражданском строительстве OK Flux 10.71 является одним из наиболее часто используемых флюсов. Его можно применять для сварки конструкционных сталей стойких к атмосферной коррозии, например, при строительстве мостов. Данный флюс применяется для сварки сосудов работающих под давлением, поскольку он может быть использован с различными сталями, включая стали для изготовления конструкций, эксплуатируемых в условиях низких температур. Его применение сокращает номенклатуру флюсов, которые заказчику необходимо иметь на складе. Другой областью применения является судостроение при соответствующих одобрениях или сварка магистральных трубопроводов из сталей класса прочности до X80.
Типичный химический состав флюса, %
| Al2O3+MnO |
CaF2 |
CaO+MgO |
SiO2+TiO2 |
| 35 |
15 |
25 |
20 |
Режимы прокалки: 275-325°С, 2-4 часа

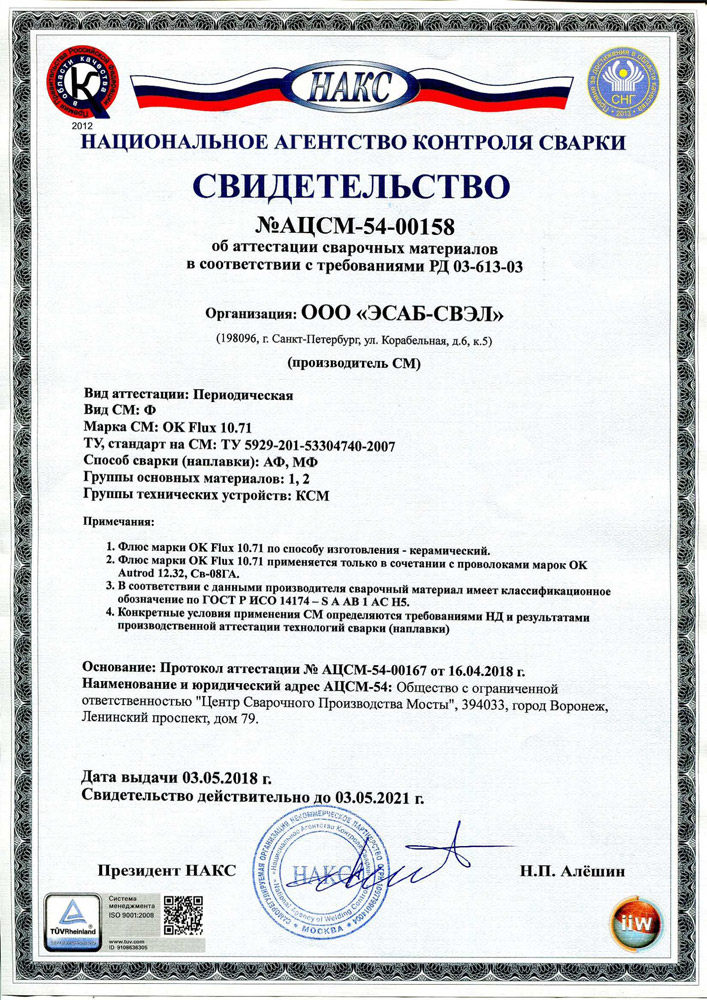

Одобрения флюса: НАКС, НИЦ «Мосты», ВНИИГаз, Транснефть
| Классификация флюса |
Индекс основности |
Насыпная плотность |
Гран. состав |
| EN ISO 14174: S A AB 1 67 AC H5 |
1,5 |
1,2 |
0,2 – 1,6 |
| Тип флюса |
Ток и полярность |
Легирование |
| Алюминатно-основный |
AC, DC+ |

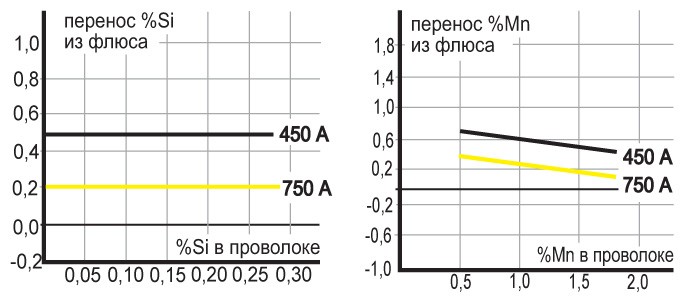

Si – слабо легирующий
Mn – умеренно
легирующий |
Расход флюса (кг флюса/кг проволоки):
| Напряжение |
DC+ |
AC |
| 26 |
0,7 |
0,6 |
| 30 |
1,0 |
0,9 |
| 34 |
1,3 |
1,2 |
| 38 |
1,6 |
1,4 |
|
 Проволока, Ø 4,0 мм, DC+, 30В, 60 см/мин Проволока, Ø 4,0 мм, DC+, 30В, 60 см/мин
Рекомендуемые сочетания OK Flux 10.71/проволока
Классификации:
| Марка проволоки |
Проволока |
Наплавленный металл |
| EN ISO 14171-A |
AWS A 5.23 |
EN ISO 14171-A |
AWS A 5.23 |
| OK Autrod 13.36 |
S2Ni1Cu |
EG |
S 46 3 AB S2Ni1Cu H5 |
F8A2-EG-G |
- |
| OK Autrod 12.24 |
S2Mo |
EA2 |
S 46 2 AB S2Mo H5 |
F8A2-EA2-A4 |
F7P0-EA2-A4 |
| OK Autrod 13.27 |
S2Ni2 |
ENi2 |
S 46 5 AB S2Ni2 H5 |
F8A6-ENi2-Ni2 |
F7P6-ENi2-Ni2 |
| OK Autrod 12.34 |
S3Mo |
EA4 |
S 50 3 AB S3Mo H5 |
F8A4-EA4-A3 |
F8P2-EA4-A3 |
| OK Autrod 13.24 |
S3Ni1Mo0,2 |
ENi6 |
S 50 4 AB S3Ni1Mo0,2 H5 |
F8A5-EG- Ni6 |
F8P4-EG- Ni6 |
| OK Autrod 13.64 |
S2MoTiB |
EA2TiB |
S 4Т 4 AB S2MoTiB H5 |
F8TA6-EG |
- |
Одобрения проволок или наплавленного металла:
| Марка проволоки |
Проволока |
Наплавленный металл |
| НАКС (диаметры) |
Газпром |
Транснефть |
ABS |
BV |
DNV |
GL |
LR |
RS |
| OK Autrod 13.36 |
|
|
|
|
|
|
|
|
|
| OK Autrod 12.24 |
3.0; 4.0; 5.0 |
√ |
√ |
3TM, 3YTM |
3, 3YTM |
III YTM |
3YTM |
3T, 3YM, 3YT |
3YTM |
| OK Autrod 13.27 |
3.0; 4.0 |
|
|
|
|
|
|
|
|
| OK Autrod 12.34 |
4.0 |
|
|
|
|
|
|
|
|
| OK Autrod 13.24 |
3.2; 4.0 |
√ |
√ |
|
|
|
|
|
|
| OK Autrod 13.64 |
3.0; 4.0; 5.0 |
√ |
|
|
|
|
|
|
|
Типичные свойства наплавленного металла после сварки (без ТО):
| Марка проволоки |
Химический состав |
Механические свойства |
| C |
Si |
Mn |
Ni |
Mo |
Cr |
Cu |
Ti |
B |
σт [МПа] |
σв [МПа] |
δ [%] |
T [°C] |
KCV [Дж/см2] |
| OK Autrod 13.36 |
0,08 |
0,50 |
1,30 |
0,70 |
|
0,30 |
0,50 |
|
|
510 |
590 |
27 |
+20 |
188 |
| -20 |
113 |
| -30 |
100 |
| OK Autrod 12.24 |
0,05 |
0,40 |
1,40 |
|
0,50 |
|
|
|
|
540 |
620 |
23 |
+20 |
163 |
| 0 |
138 |
| -20 |
88 |
| -40 |
50 |
| OK Autrod 13.27 |
0,05 |
0,40 |
1,40 |
2,20 |
|
|
|
|
|
520 |
620 |
28 |
-20 |
150 |
| -40 |
113 |
| -51 |
63 |
| OK Autrod 12.34 |
0,09 |
0,40 |
1,60 |
|
0,50 |
|
|
|
|
550 |
635 |
23 |
+20 |
169 |
| 0 |
150 |
| -20 |
125 |
| -30 |
100 |
| -40 |
75 |
| OK Autrod 13.24 |
0,07 |
0,50 |
1,45 |
0,90 |
0,20 |
|
|
|
|
600 |
680 |
25 |
+20 |
188 |
| -20 |
150 |
| -40 |
113 |
| -46 |
50 |
OK Autrod 13.64
механические свойства шва при двухпроходной сварке |
0,05 |
0,50 |
1,50 |
|
0,50 |
|
|
0,01 |
0,010 |
550 |
650 |
28 |
-40 |
≥59 |
| -51 |
50 |
|
