 OK Flux 10.81
Агломерированный кислый флюс, предназначенный для получения гладких валиков и хорошо сформированных, вогнутых угловых швов. Преимущества применения такого флюса основаны на получении гладкой поверхности и превосходной отделяемости шлака. Он предназначен для сварки с ограниченным числом проходов толщин примерно до 25 мм. Применим для одно- и двухдуговой сварки и сварки расщепленной дугой. Флюс одинаково хорошо работает как на постоянном, так и на переменном токе, а значительное легирование наплавленного металла Si делает его особенно пригодным для высокоскоростной сварки. Благодаря своим хорошим сварочно-технологическим свойствам OK Flux 10.81 часто используется для производства сосудов работающих под давлением и спиральношовных водяных труб. Превосходное смачивание боковых стенок придает швам профиль предпочтительный для работы при динамических нагрузках, что нашло свое применение в строительстве, изготовлении балок, автомобилестроении и особенно при приварке труб к ребрам при производстве теплообменных панелей. Поскольку трубы являются тонкостенными и находятся под давлением, то подрезы являются недопустимым дефектом. Однако необходимо учитывать, что превосходные форма шва и сварочно-технологические характеристики достигается благодаря не только особой формуле, но и низкому индексу основности флюса, что снижает ударную вязкость наплавленного металла при отрицательных температурах, накладывая некоторые ограничения на условия эксплуатации изделий, сваренных с его применением. Великолепный внешний вид сварных швов, превосходная отделяемость шлака и высокая скорость сварки – это лишь несколько преимуществ, которые предлагает OK Flux 10.81.
Типичный химический состав флюса, %
| Al2O3+MnO |
CaF2 |
CaO+MgO |
SiO2+TiO2 |
| 55 |
5 |
5 |
30 |
Режимы прокалки: 275-325°С, 2-4 часа
Одобрения флюса: НАКС
| Классификация флюса |
Индекс основности |
Насыпная плотность |
Гран. состав |
| EN ISO 14174: S A AR 1 97 AC |
0,6 |
1,2 |
0,2 – 1,6 |
| Тип флюса |
Ток и полярность |
Легирование |
| Алюминатно-рутиловый |
AC, DC+ |
Si – сильно легирующий
Mn – умеренно легирующий |
Расход флюса (кг флюса/кг проволоки):
| Напряжение |
DC+ |
AC |
| 26 |
0,7 |
0,6 |
| 30 |
1,0 |
0,9 |
| 34 |
1,3 |
1,2 |
| 38 |
1,6 |
1,4 |
|

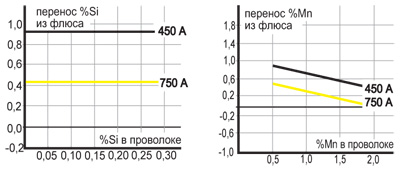

 Проволока, Ø 4,0 мм, DC+, 30В, 60 см/мин Проволока, Ø 4,0 мм, DC+, 30В, 60 см/мин
Рекомендуемые сочетания OK Flux 10.81/проволока
Классификации:
| Марка проволоки |
Проволока |
Наплавленный металл |
| EN ISO 14171-A |
AWS A 5.17 |
EN ISO 14171-A |
AWS A 5.17 |
| OK Autrod 12.10 |
S1 |
EL12 |
S 42 A AR S1 |
F7AZ-EL12 |
F7PZ-EL12 |
| OK Autrod 12.20 |
S2 |
EM12 |
S 46 0 AR S2 |
F7A0-EM12 |
F7PZ-EM12 |
| OK Autrod 12.22 |
S2Si |
EM12K |
S 50 A AR S2Si |
F7AZ-EM12K |
F7PZ-EM12K |
| OK Autrod 12.32 |
S3 |
не классифицирована |
S 50 0 AR S3 |
не классифицирован |
Одобрения проволок или наплавленного металла:
| Марка проволоки |
Проволока |
Наплавленный металл |
| НАКС (диаметры) |
Газпром |
Транснефть |
НИЦ «Мосты» |
ABS |
BV |
DNV |
GL |
LR |
RS |
| OK Autrod 12.10 |
|
|
|
|
|
|
|
|
|
|
| OK Autrod 12.20 |
3.0; 4.0 |
|
|
|
|
|
|
|
|
|
| OK Autrod 12.22 |
2.0; 2.5; 3.0; 3.2; 4.0; 5.0 |
|
|
|
|
|
|
|
|
|
| OK Autrod 12.30 |
|
|
|
|
|
|
|
|
|
|
Типичные свойства наплавленного металла после сварки (без ТО):
| Марка проволоки |
Химический состав |
Механические свойства |
| C |
Si |
Mn |
σт [МПа] |
σв [МПа] |
δ [%] |
T [°C] |
KCV [Дж/см2] |
| OK Autrod 12.10 |
0,06 |
0,80 |
1,20 |
450 |
540 |
25 |
+20 |
63 |
| 0 |
38 |
| OK Autrod 12.20 |
0,07 |
0,80 |
1,50 |
510 |
610 |
25 |
+20 |
100 |
| 0 |
75 |
| -18 |
50 |
| OK Autrod 12.22 |
0,07 |
0,90 |
1,50 |
530 |
610 |
24 |
+20 |
75 |
| OK Autrod 12.30 |
0,08 |
0,70 |
1,75 |
540 |
550 |
25 |
+20 |
125 |
| 0 |
75 |
|
